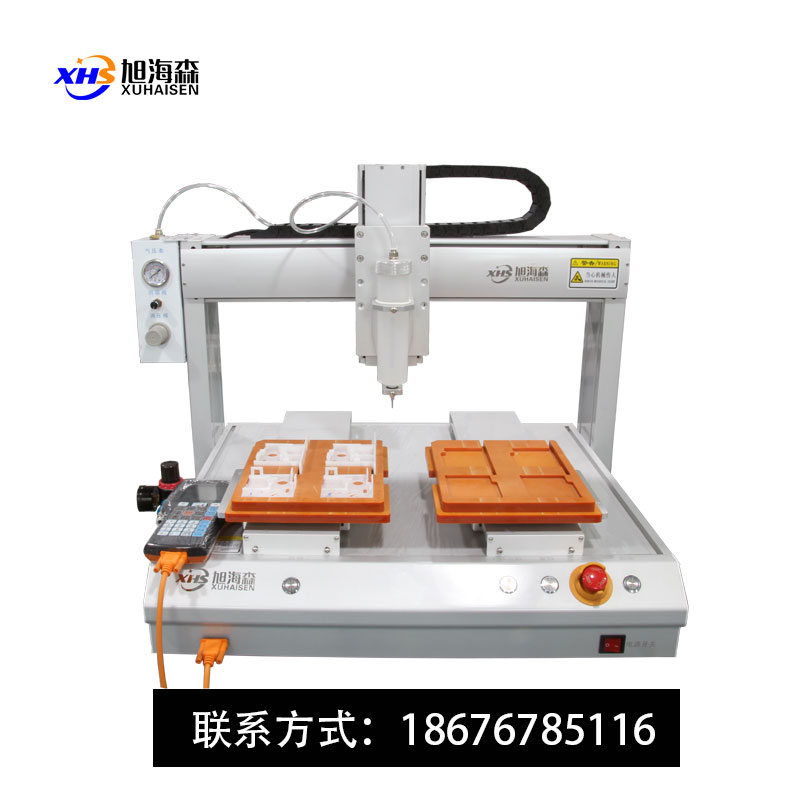

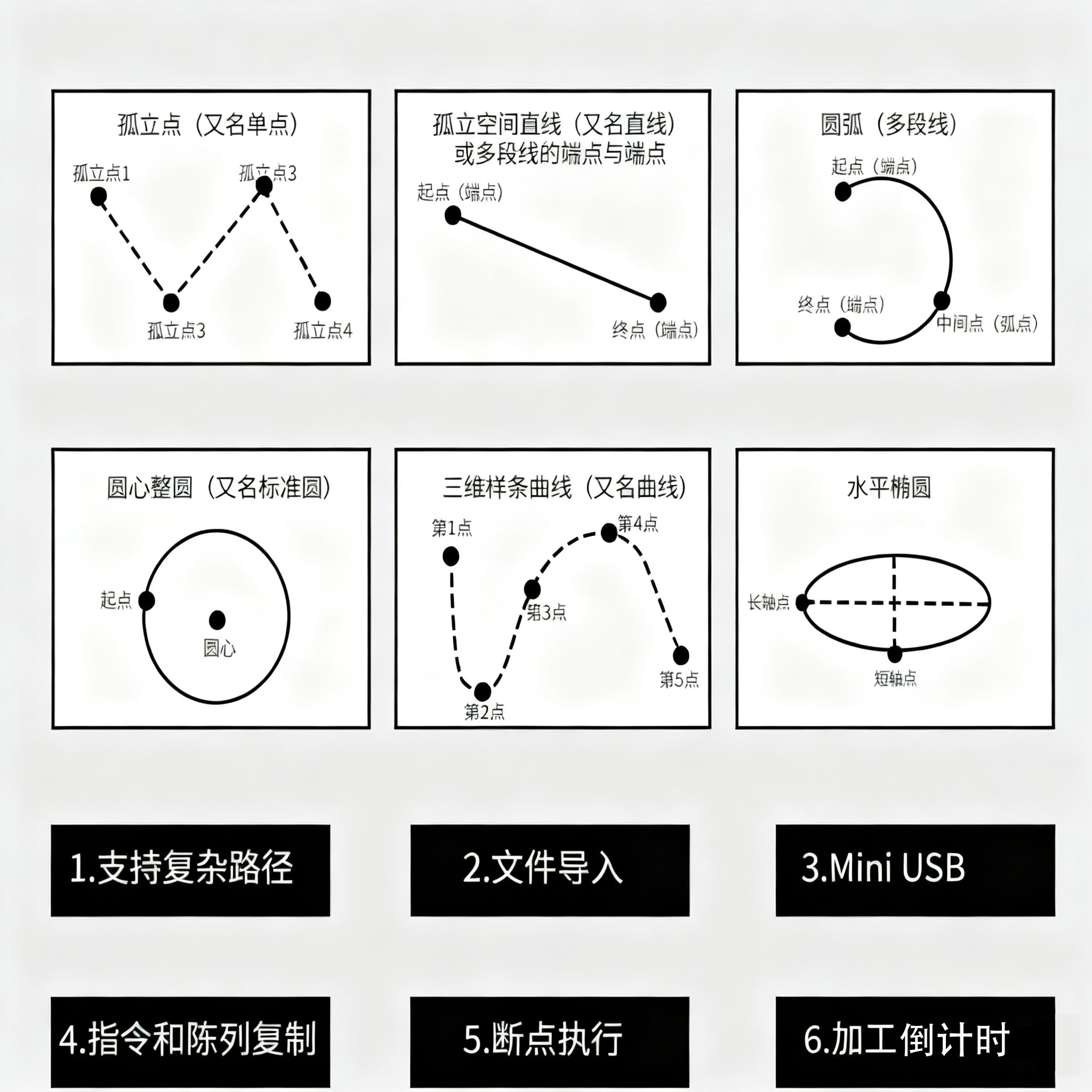

# 四轴双平台自动点胶机：定义、核心优势与全场景适配 四轴双平台自动点胶机是集成“四轴运动控制”与“双工作台交替作业”的自动化点胶设备，核心是通过X/Y/Z轴实现平面+空间点胶轨迹，搭配旋转A轴适配异形工件，再以双平台并行运作突破单平台“上料等待”瓶颈，兼顾高精度与高产能，广泛应用于电子、汽车、医疗等行业的批量粘接、涂覆场景。 ## 一、核心配置：四轴运动+双平台的核心架构 ### 1. 四轴运动系统 - 基础三轴（X/Y/Z）：采用伺服电机+滚珠丝杠驱动，定位精度≤±0.01mm，重复定位精度≤±0.005mm，支持点、线、圆、不规则曲线等平面及三维轨迹。 - 旋转A轴：安装于Z轴末端或工作台上，旋转角度0-360°，角度精度≤±0.1°，可带动工件或点胶头旋转，适配环形、曲面等异形工件的点胶需求（如圆柱件侧缝、环形粘接面）。 ### 2. 双平台结构 - 两个独立工作台（通常为并列式或旋转式），共享一套点胶头与运动系统，支持“交替作业”模式。 - 工作台配备定制化夹具，支持快速换模，适配不同尺寸、形状的工件，部分机型带真空吸附或机械夹紧功能，确保工件定位稳定。 ### 3. 辅助核心组件 - 点胶系统：可搭载螺杆泵、压电阀、隔膜阀等，适配瞬干胶、UV胶、硅胶等不同类型胶液，胶量控制精度≤±1%。 - 控制系统：配备PLC+触摸屏或工业电脑，支持示教编程、CAD图纸导入，可存储1000+套点胶程序，操作便捷。 - 可选配置：视觉定位系统（提升偏移修正能力）、胶量监测传感器、自动清洗装置、恒温控胶模块。 ## 二、核心优势：精度与效率的双重突破 1. **产能翻倍：双平台并行作业** - 一个平台进行点胶作业时，操作人员可在另一个平台完成上料、下料、工件检查，无需等待点胶流程结束，消除“非作业等待时间”，产能较单平台提升60%-80%。 - 适合批量生产场景，单班产能可轻松突破10000件，尤其适配小尺寸、高批量的点胶需求（如电子元件、微型零件）。 2. **适配性广：四轴覆盖复杂轨迹** - 相比三轴设备，A轴的加入让点胶不再局限于平面，可完成360°环形点胶、曲面涂覆、倾斜面点胶等复杂工艺（如耳机外壳、汽车传感器、医疗导管）。 - 支持多种点胶方式（打点、画线、灌封、填充），胶液粘度适配范围1-100000cP，兼容绝大多数工业用胶。 3. **稳定性高：自动化减少人为误差** - 全程自动化操作，避免人工点胶的胶量不均、位置偏移、漏点等问题，产品合格率提升至99%以上。 - 运动系统采用高精度导轨与伺服驱动，长期运行精度衰减小，适合24小时连续生产。 ## 三、工作流程：高效协同的作业逻辑 1. 操作人员通过控制系统设定点胶参数（胶量、速度、轨迹、A轴旋转角度），导入对应程序。 2. 在平台1放置工件并固定，启动设备后，平台1移动至点胶区域，四轴运动系统驱动点胶头按预设轨迹作业。 3. 平台1点胶过程中，操作人员在平台2完成工件上料与定位，等待切换。 4. 平台1作业完成后，运动系统快速切换至平台2进行点胶，同时操作人员对平台1的工件进行下料与新工件上料，循环往复。 5. 若配备视觉系统，每次平台切换后会自动识别工件基准点，修正点胶位置，确保精度。 ## 四、典型应用场景：批量生产的核心设备 - 电子行业：手机摄像头模组粘接、PCB板焊点保护、微型连接器涂胶、LED灯珠封装。 - 汽车行业：汽车传感器密封、线束固定点胶、微型电机轴承涂脂、车灯组件粘接。 - 医疗行业：一次性注射器密封、医疗导管粘接、微型医疗器械灌封（需符合GMP洁净要求）。 - 消费电子：智能手表外壳拼接、耳机发声单元固定、充电宝电芯固定点胶。 ## 五、选型关键指标：精准匹配生产需求 1. 运动精度：重点关注X/Y/Z轴定位精度与A轴旋转精度，复杂工件需选择≤±0.01mm定位精度的机型。 2. 平台负载：根据工件重量选择，常规工作台负载5-10kg，重型工件需适配10kg以上负载机型。 3. 胶液兼容性：确认设备的点胶阀、管路材质是否适配所用胶液（如腐蚀性胶液需用特殊材质）。
